Deskripsi

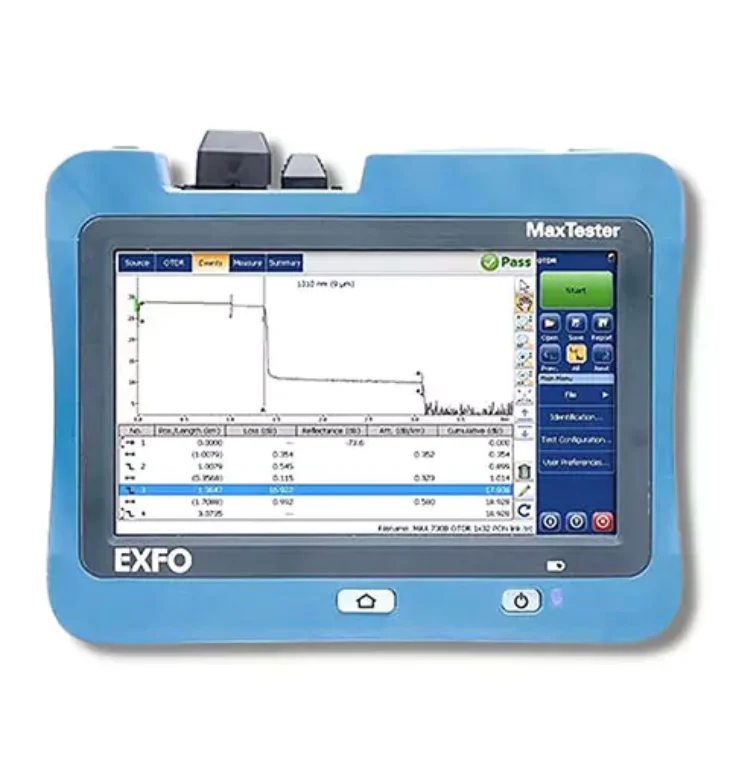

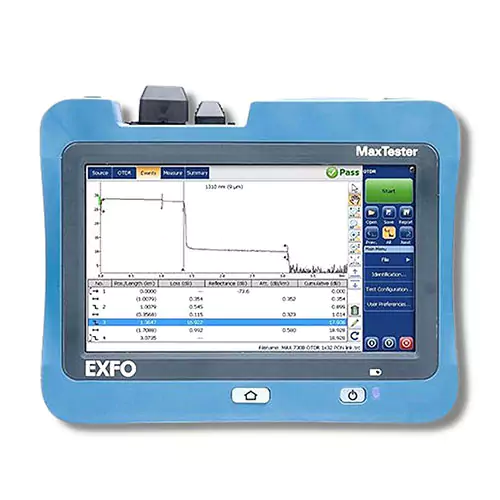

EXFO MAXTESTER MAX-730C-SM2 adalah OTDR yang kokoh, ringan, dan praktis dengan layar sentuh 7 inci yang disempurnakan di luar ruangan dan desain yang terinspirasi tablet. Perangkat ini dioptimalkan untuk diuji melalui pembagi optik, untuk karakterisasi FTTH ujung ke ujung yang mulus dan pemecahan masalah. Ini digunakan untuk mengukur panjang serat, redaman total, kehilangan sambungan, kehilangan konektor dan tikungan makro, reflektansi, ORL. Menetapkan ambang batas memungkinkan untuk memperkirakan dengan cepat kondisi keseluruhan jaringan dan komponennya.
OTDR ini memiliki GUI intuitif dengan fungsi berbasis ikon, boot-up instan, pencari makrobend otomatis serta mode otomatis dan waktu nyata yang ditingkatkan. Baterai internal menyediakan hingga 12 jam operasi terus menerus. Berfitur lengkap, tingkat pemula, ringkas, dan ringan, perangkat ini ideal untuk pekerjaan optik di lapangan.
Fitur dan Keuntungan
- Perangkat yang praktis, ringan, kuat, seperti tablet;
- Layar sentuh luar ruangan 7 inci yang disempurnakan;
- otonomi 12 jam;
- Rentang dinamis 39/38/39 dB;
- Zona mati peristiwa: 0,5 m, zona mati redaman: 2,5 m;
- Dioptimalkan untuk menguji melalui pembagi optik dan mengkarakterisasi tautan FTTH;
- Desain kokoh yang dibuat untuk pabrik luar.
Aplikasi
- FTTx/PON testing through splitters (up to 1×128).
- Access network testing (P2P).
- Metro links testing (P2P).
- Live fiber troubleshooting.
Spesifikasi
| Wavelength | 1310 ± 20 nm / 1550 ± 20 nm / 1625 ± 10 nm | |
| SM live port built-in filter | 1625 nm | highpass >1595 nm isolation >50 dB from 1270 nm to 1585 nm |
| Dynamic range | 39/38/39 dB | |
| Event dead zone | 0.5 m | |
| Attenuation dead zone | 2.5 m | |
| PON dead zone | 30 m | |
| Distance range | 0.1 – 400 km | |
| Pulse width | 3 – 20 000 ns | |
| Linearity | ±0.03 dB | |
| Loss threshold | 0.01 dB | |
| Loss resolution | 0.001 dB | |
| Sampling resolution | from 0.04 to 10 m | |
| Sampling points | up to 256 000 | |
| Distance uncertainty | ±(0.75 + 0.0025 % × distance + sampling resolution) | |
| Measurement time | User-defined | |
| Reflectance accuracy | ±2 dB | |
| Typical real-time refresh | 4 Hz | |
| Display | 7-in (178 mm) outdoor-enhanced touchscreen, 800 × 480 TFT | |
| Storage | 2 GB internal memory (20 000 OTDR traces, typical) | |
| Batteries | rechargeable lithium-polymer battery (12 hours of operation) | |
| Temperature | operating: –10 °C to 50 °C (14 °F to 122 °F) storage: –40 °C to 70 °C (–40 °F to 158 °F) |
|
| Interfaces | two USB 2.0 ports RJ45 LAN 10/100 Mbit/s |
|
| Power supply | AC/DC adapter, input 100-240 VAC, 50-60 Hz | |
| Dimensions | 166 mm × 200 mm × 68 mm | |
| Weight | 1.5 kg | |
Paket Standard
- Optical Time Domain Reflectometer EXFO MAXTESTER MAX-730C-SM2 — 1 pc.
- AC/DC Adapter — 1 pc.
- Battery — 1 pc.
- Hand Strap — 1 pc.
- Stylus — 1 pc.
- Soft Carrying Case — 1 pc.
- Certificate Calibration — 1 pc.
Additional Information
Weight : 3 kg
Wavelength : 1310/1550/Live1625nm, 1310/1550nm
